Válido para linhas com terminação neutra comum aterrada

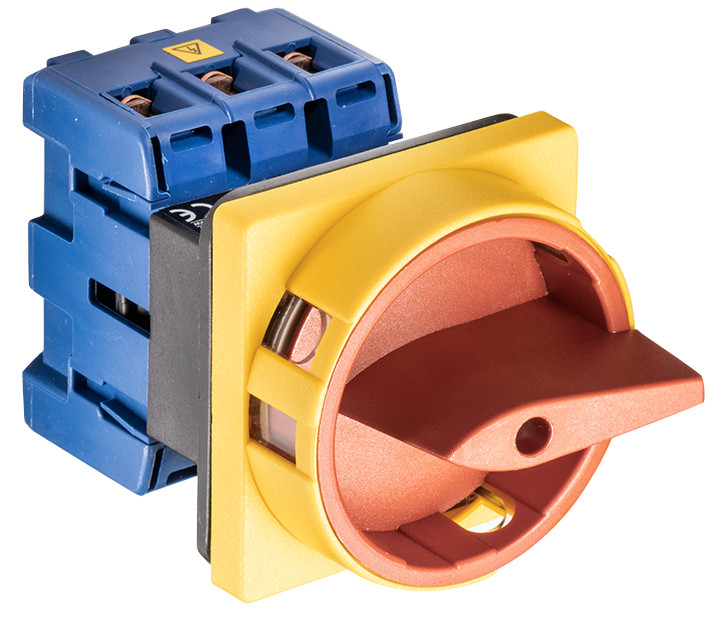

Seccionador-interruptor
Corrente ininterrupta Iu/Ith
Corrente (A)
Temperatura ambiente (°C)
Temperatura de pico (°C)
Requisitos adicionais
40
50
55
Temperatura ambiente +50°C durante 24 horas com picos até +55°C
Corrente térmica Ithe
Corrente (A)
Temperatura ambiente (°C)
Temperatura de pico (°C)
Requisitos adicionais
N° de camaras (de – para)
Montagem
Tamanho de montagem
40
35
40
Temperatura ambiente +35°C durante 24 horas com picos até +40°C
—
—
—
Corrente Operacional Ie
Categoria de uso
Tensão (V)
Corrente (A)
AC-32A
20 – 400
40
AC-20A
690
40
AC-21A
20 – 690
40
AC-22A
220 – 500
40
AC-22A
660 – 690
40
Potência Operacional
Categoria de uso
Tensão (V)
N° de Fases
N° de Polos
Potência (kW)
AC-3
220 – 440
3
3
7,50
AC-3
380 – 440
3
3
11
AC-3
500 – 500
3
3
15
AC-3
660 – 690
3
3
11
AC-23A
220 – 240
3
3
7,50
AC-23A
380 – 440
3
3
15
AC-23A
500 – 500
3
3
18,50
AC-23A
660 – 690
3
3
15
Capacidade máxima do Fusível IEC
Característica do Fusível
Número de Fusíveis
Corrente (A)
Gg
1
50
UL60947-4-1 , UL508
Tensão de isolação Ui
Tensão (V)
AC / DC
600
AC
Corrente térmica
Corrente (A)
Temperatura ambiente (°C)
Texto Adicional
42
0 – 40
—
Informações Gerais
Texto
-A alavanca de operação e os meios de indicação de posição a serem usados com esses controladores manuais de motor devem ser fornecidos pelo fabricante, ou a alavanca de operação e a indicação de posição os meios a serem utilizados devem ter sido previamente avaliados em combinação com os controladores manuais do motor. Quando destinado ao uso como seccionador de motor, o dispositivo deverá ser fornecido com um método para ser travado na posição DESLIGADO.
CSA
Tensão de isolação Ui
Tensão (V)
AC / DC
600
AC
Corrente térmica
Corrente (A)
Temperatura ambiente (°C)
Texto Adicional
40
0 – 40
—
INFORMAÇÕES TÉCNICAS GERAIS
Torque de aperto dos parafusos
Torque de aperto (Nm)
Torque de aperto (lb-in)
1,80
16
Corrente nominal suportável de curta duração Icw
Tempo (s)
Corrente (A)
1
500
Tamanho do Condutor
Composição do Condutor
Valor Mín. / Máx.
N° de condutores por terminal
Seção transversal (mm²) ou (AWG/kcmil)
Material do Fio
Fio sólido
Máx.
1
AWG 6
Cobre
Fio rígido
Máx.
1
10mm²
Cobre
Fio de núcleo único ou trançado
Máx.
1
AWG 6
Cobre
Fio de núcleo único ou trançado
Máx.
1
16mm²
Cobre
Fio flexível com manga
Máx.
1
10mm²
Cobre
Aprovações
Especificações
Marcas
EAC
CE
UK Directives
Lloyd´s Register EMEA
IEC 60947-3; EN 60947-3; VDE 0660 Teil107
IEC 60947-3 EN 60947-3
IEC 60947-6-1; EN 60947-6-1; VDE 0660 Teil114
IEC 60947-6-1 EN 60947-6-1
UL 60947-4-1; CSA C22.2 No. 60947-4-1
CSA C.22.2 No.14
GB/T14048.3
Russian Maritme Register of Shipping
Perda de potência por polo
Potência (W)
1
Condições durante o transporte e armazenamento
Temperatura mínima (°C)
Temperatura máxima (°C)
Requisitos adicionais
-40
85
Em caso de temperaturas inferiores a -5°C não é admissível carga de choque
Choque / Vibração
Tipo de oscilação
Valores
Resistência à vibração
Min. 4g, 2-100Hz, 1,6mm
Resistência ao choque
min. 6g, 6ms
Informações Gerais
Texto
Utilizar somente fios de cobre com ou sem fios individuais estanhados/prateados. Não é permitido soldar a extremidade do fio antes da fiação. Nota EMC: Este dispositivo é adequado para uso nos ambientes A e B. Os terminais com jumpers instalados de fábrica são apertados durante a produção para prevenção de perdas. Ao abrir os grampos do terminal, certifique-se de que nenhum elo instalado na fábrica se perca e que todos os fios as conexões estão devidamente assentadas. Após a fiação, TODOS os parafusos dos terminais devem ser apertados com os valores de torque especificados. A classe de proteção do tipo de montagem selecionado pode variar se forem utilizados extras opcionais. Não lubrifique nem trate os contatos. Os interruptores só podem ser montados, conectados e colocados em operação por pessoas qualificadas de acordo com as regras de tecnologia aceitas. As posições “ON” e “OFF” podem ser marcadas utilizando os símbolos “I” e “O” conforme IEC60417, Símbolos 5007 e 5008.
