Dados Elétricos #
IEC 60947-3, EN 60947-3, VDE 0660 part 107:
| Corrente nominal em regime contínuo Iu | |||
|---|---|---|---|
| 1.000A | |||
| Corrente térmica convencional Ith | |||
| 1.000A | |||
| Tensão nominal de operação Ue | |||
| 690V | |||
| Tensão nominal de isolamento Ui | |||
| 1.000V | |||
| Tensão nominal de impulso suportável Uimp | |||
| 12kV | |||
| Corrente presumida de curto-circuito com fusível conectado em série Ip | |||
| – para 50/60 Hz 690V (rms) – máxima corrente In do fusível – corrente de corte Ic – integral de Joule I²t | 50kA/100kA 1.000A/630A 70kA/65kA 4.200kA²s/3.200kA²s | ||
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) | |||
| 76kA | |||
| Corrente nominal admissível de curta duração (Icw) (rms) | |||
| 36kA/0,3s | |||
| Capacidade de operação em carga | |||
| 415V | 500V | 690V | |
| – corrente nominal de operação (le) em AC-21 – corrente nominal de operação (le) em AC-22 – corrente nominal de operação (le) em AC-23* – potência nominal de operação (le) em AC-23 | 1.000A 1.000A 690A 425kW | 1.000A 1.000A 575A 425kW | 1.000A 1.000A 437A 425kW |
| Tensão aplicada, 60s | |||
| 3.500V | |||
| Corrente nominal máxima de fusíveis de ação retardada In | |||
| 1.000A | |||
| Durabilidade mecânica (manobras) | |||
| 10.000 | |||
| Temperatura ambiente permitida | |||
| (-25 até +55)ºC | |||
| Torque requerido para manobra | |||
| 35Nm | |||
| Grau de proteção | |||
| IP20 | |||
| Perda de potência por polo com corrente de regime | |||
| 47,5W | |||
| Seção dos condutores de conexão | |||
| – cabos com terminal – barras – torque no parafuso de conexão (+-10%) – parafusos dos terminais (Sextavado) | (2x) 240mm² (2x)40x10mm 40Nm M12x35 | ||
| Contato auxiliar com 1 NA + 1 NF (acessório)** | |||
| – pode-se fixar até – corrente de operação para 380Vca | 16A | ||
| Peso | |||
| 14,9kg | |||

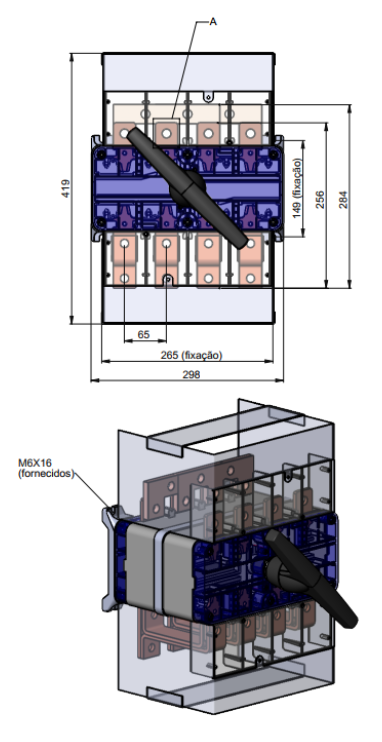

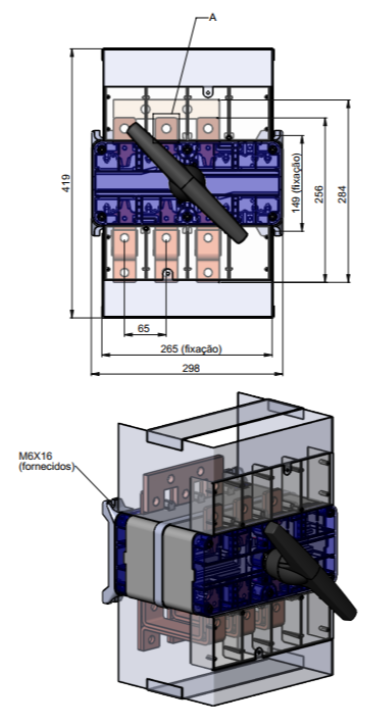

Dimensões #
Dimensões em mm
