![](https://info.krausnaimer.com.br/wp-content/uploads/2024/07/KNS13-1000.png)
Seccionadora-interruptora 3 polos e corrente nominal de 3150A modelo KNS13/3150 qualifica-se por sua operação sob carga. A velocidade de manobra da chave independe do operador, em qualquer posicionamento de montagem. O corpo das chaves é prensado em poliéster reforçado com fibra de vidro, formando com a tampa uma unidade totalmente fechada.
Dados Elétricos #
IEC 60947-3, EN 60947-3, VDE 0660 part 107:
Corrente nominal em regime contínuo Iu | 3.150A | ||
Corrente térmica convencional Ith | 3.150A | ||
Tensão nominal de operação Ue | 500V | ||
Tensão nominal de isolamento Ui | 1.000V | ||
Tensão nominal de impulso suportável Uimp | 12kV | ||
Corrente presumida de curto-circuito com fusível conectado em série Ip – para 50/60 Hz 500V (rms) – máxima corrente In do fusível – corrente de corte Ic – integral de Joule I²t | 63kA – | ||
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) | 139kA | ||
Corrente nominal admissível de curta duração (Icw) (rms) | 50kA/1s | ||
Capacidade de operação em carga – corrente nominal de operação (le) em AC-21 – corrente nominal de operação (le) em AC-22 – corrente nominal de operação (le) em AC-23* – potência nominal de operação (le) em AC-23 | 415V – 3.150A 3.150A – | 500V 3.150A 2.500A – – | 690V – |
Tensão aplicada, 60s | 3.500V | ||
Corrente nominal máxima de fusíveis de ação retardada In | – | ||
Durabilidade mecânica (manobras) | 5.000 | ||
Temperatura ambiente permitida | -25 até +55ºC | ||
Torque requerido para manobra | 90Nm | ||
Grau de proteção | IP20 | ||
Perda de potência por polo com corrente de regime | 198,4W | ||
Seção dos condutores de conexão – cabos com terminal – barras – torque no parafuso de conexão (+-10%) – parafusos dos terminais (Sextavado) | (2x) 80x10mm 40Nm (2x) M12x60 | ||
Contato auxiliar com 1 NA + 1 NF (acessório)** – pode-se fixar até – corrente de operação para | 2A | ||
Peso | 31,0kg |
∗∗ Sob consulta para utilização de mais contatos auxiliares
Dispositivos Opcionais #
Prolongador | KP10 |
Capa protetora dos terminais | KET10 |
Acoplamento de porta com trava | KEC10 |
Acoplamento de porta sem trava | KEB10 |
Contatos auxiliares | KM12 |
Acoplamento de porta com bloqueio tipo Kirk | KEK10 |
Manopla vermelha + espelho amarelo (acionamento KEC) | KEQ10 |

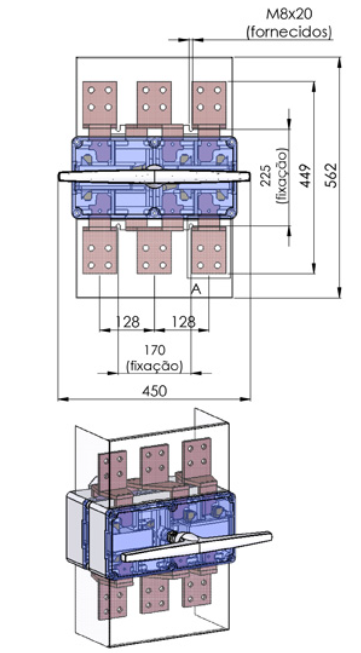

Dimensões #
Dimensões em mm
![Dim kns3 400.jpg](https://www.krausnaimer.com.br/mediawiki/images/thumb/7/71/Dim_kns3_400.jpg/600px-Dim_kns3_400.jpg)
