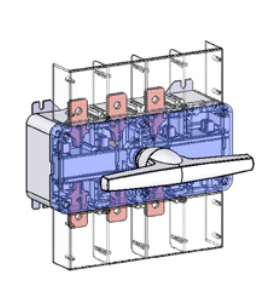

Seccionadora-interruptora 3 polos e corrente nominal de 630A modelo KNS13/630 qualifica-se por sua operação sob carga. A velocidade de manobra da chave independe do operador, em qualquer posicionamento de montagem. O corpo das chaves é prensado em poliéster reforçado com fibra de vidro, formando com a tampa uma unidade totalmente fechada.
Dados Elétricos #
IEC 60947-3, EN 60947-3, VDE 0660 part 107:
| Corrente nominal em regime contínuo Iu | 630A | ||
| Corrente térmica convencional Ith | 630A | ||
| Tensão nominal de operação Ue | 690V | ||
| Tensão nominal de isolamento Ui | 1.000V | ||
| Tensão nominal de impulso suportável Uimp | 12kV | ||
| Corrente presumida de curto-circuito com fusível conectado em série Ip – para 50/60 Hz 500V (rms) – máxima corrente In do fusível – corrente de corte Ic – integral de Joule I²t | 50kA/100kA 500A/250A 40kA/33kA 1.700kA²s/380kA²s | ||
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) | 76kA | ||
| Corrente nominal admissível de curta duração (Icw) (rms) | 36kA/0,3s | ||
| Capacidade de operação em carga – corrente nominal de operação (le) em AC-21 – corrente nominal de operação (le) em AC-22 – corrente nominal de operação (le) em AC-23* – potência nominal de operação (le) em AC-23 | 415V 630A 630A 630A 375kW | 500V 630A 630A 575A 425kW | 690V 630A 630A 437A 425kW |
| Tensão aplicada, 60s | 3.500V | ||
| Corrente nominal máxima de fusíveis de ação retardada In | 630A | ||
| Durabilidade mecânica (manobras) | 10.000 | ||
| Temperatura ambiente permitida | -25 até +55ºC | ||
| Torque requerido para manobra | 35Nm | ||
| Grau de proteção | IP20 | ||
| Perda de potência por polo com corrente de regime | 18,8W | ||
| Seção dos condutores de conexão – cabos com terminal – barras – torque no parafuso de conexão (+-10%) – parafusos dos terminais (Sextavado) | (2x) 150mm² 30x10mm 28Nm M10x30 – | ||
| Contato auxiliar com 1 NA + 1 NF (acessório)** – pode-se fixar até – corrente de operação para | 2A | ||
| Peso | 5kg |
∗∗ Sob consulta para utilização de mais contatos auxiliares
Dispositivos Opcionais #
| Prolongador | KP14 |
| Capa protetora dos terminais | KT400 |
| Acoplamento de porta com trava | KEC14 |
| Acoplamento de porta sem trava | KEB14 |
| Contatos auxiliares | KM12 |
| Acoplamento de porta com bloqueio tipo Kirk | KEK14 |
| Manopla vermelha + espelho amarelo (acionamento KEC) | KEQ250 |
Dimensões #

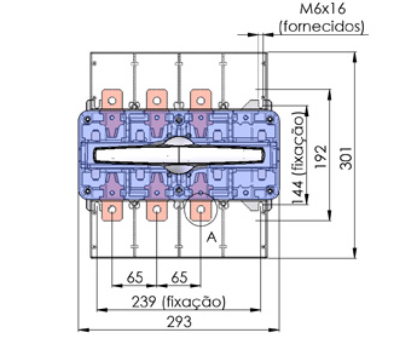

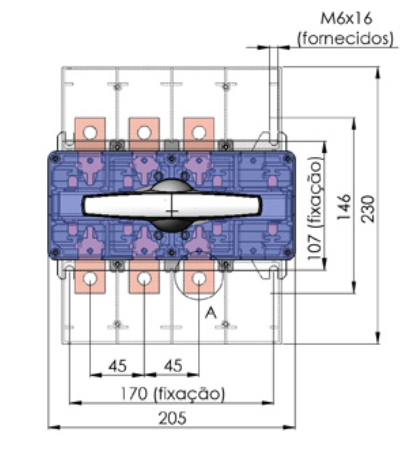

Dimensões em mm
