Seccionadora-interruptora 4 polos e corrente nominal de 1600A modelo KNS14/1600 qualifica-se por sua operação sob carga. A velocidade de manobra da chave independe do operador, em qualquer posicionamento de montagem. O corpo das chaves é prensado em poliéster reforçado com fibra de vidro, formando com a tampa uma unidade totalmente fechada.
Dados Elétricos #
IEC 60947-3, EN 60947-3, VDE 0660 part 107:
| Corrente nominal em regime contínuo Iu | 2.500A | |
| Corrente térmica convencional Ith | 2.500A | |
| Tensão nominal de operação Ue | 500V | |
| Tensão nominal de isolamento Ui | 1.000V | |
| Tensão nominal de impulso suportável Uimp | 12kV | |
| Corrente presumida de curto-circuito com fusível conectado em série Ip – para 50/60 Hz 500V (rms) – máxima corrente In do fusível – corrente de corte Ic – integral de Joule I²t | 63kA | |
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) | 139kA | |
| Corrente nominal admissível de curta duração (Icw) (rms) | 50kA/1s | |
| Capacidade de operação em carga – corrente nominal de operação (le) em AC-21 – corrente nominal de operação (le) em AC-22 – corrente nominal de operação (le) em AC-23* – potência nominal de operação (le) em AC-23 | 415V – 2,500A 2,00A – | 500V 2,500A 1.600A – – |
| Tensão aplicada, 60s | 3.500V | |
| Corrente nominal máxima de fusíveis de ação retardada In | – | |
| Durabilidade mecânica (manobras) | 5.000 | |
| Temperatura ambiente permitida | -25 até +55ºC | |
| Torque requerido para manobra | 90Nm | |
| Grau de proteção | IP20 | |
| Perda de potência por polo com corrente de regime | 125,5W | |
| Seção dos condutores de conexão – cabos com terminal – barras – torque no parafuso de conexão (+-10%) – parafusos dos terminais (Sextavado) | – (2X)80x10mm 40Nm M16x60 | |
| Contato auxiliar com 1 NA + 1 NF (acessório)** – pode-se fixar até – corrente de operação para | 2A | |
| Peso | 28,5kg |
∗∗ Sob consulta para utilização de mais contatos auxiliares
Dispositivos Opcionais #
| Prolongador | KP14 |
| Capa protetora dos terminais | KT800 |
| Acoplamento de porta com trava | KEC14 |
| Acoplamento de porta sem trava | KEB14 |
| Contatos auxiliares | KM12 |
| Acoplamento de porta com bloqueio tipo Kirk | KEK12 |
| Manopla vermelha + espelho amarelo (acionamento KEC) | KQ450 |

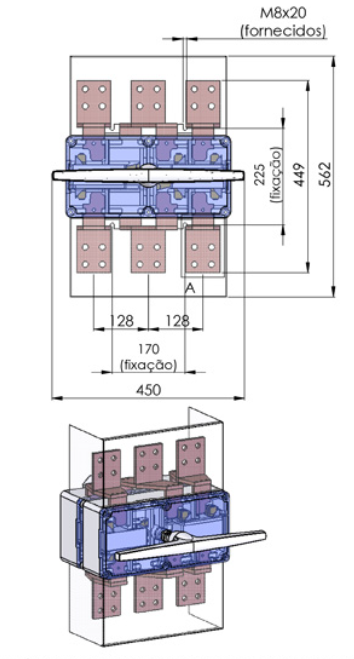

Dimensões #
Dimensões em mm
