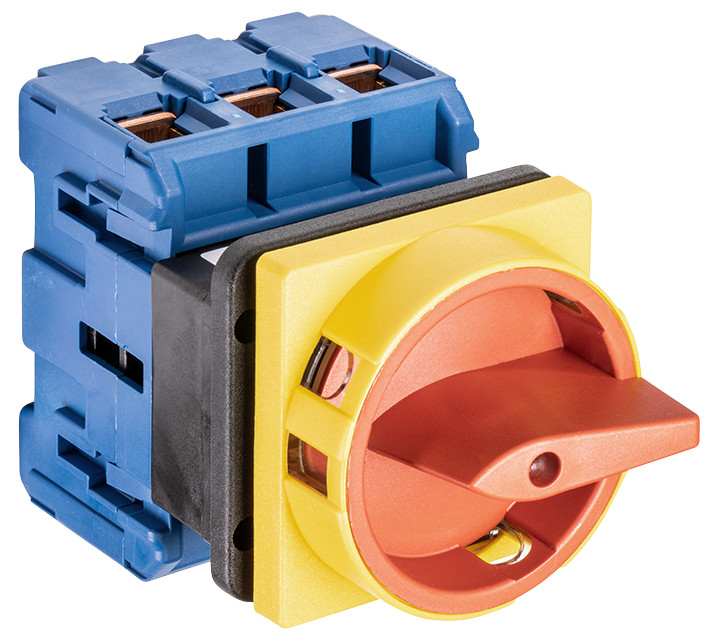

Ficha Técnica #
- Tamanho: S2 (88x88mm)
- Contatos: Ponte de Contato Rígida
- Material do Contato: Prata
- Tipo de Terminal: Terminal de Parafuso
IEC 60947-3 EN 60947-3, VDE 0660 Teil 107
| Tensão nominal de isolação Ui | |
| Tensão (V) | AC / DC |
| 690 | AC |
| Tensão de Impulso Uimp | ||||
| Tensão (kV) | Categoria de Sobretensão | Grau de poluição | Sistema de abastecimento | Função |
| 6 | III | 3 | Válido para linhas com terminação neutra comum aterrada | Seccionador-interruptor |
| Corrente ininterrupta Iu/Ith | ||||
| Corrente (A) | Temperatura ambiente (°C) | Temperatura de pico (°C) | Requisitos adicionais | |
| 80 | 50 | 55 | Temperatura ambiente +50°C durante 24 horas com picos até +55°C | |
| Corrente térmica Ithe | ||||||
| Corrente (A) | Temperatura ambiente (°C) | Temperatura de pico (°C) | Requisitos adicionais | N° de camaras (de – para) | Montagem | Tamanho de montagem |
| 80 | 35 | 40 | Temperatura ambiente +35°C durante 24 horas com picos até +40°C | — | — | — |
| Corrente Operacional Ie | ||||
| Categoria de uso | Tensão (V) | Corrente (A) | ||
| AC-32A | 20 – 400 | 80 | ||
| AC-20A | 690 | 80 | ||
| AC-21A | 20 – 690 | 80 | ||
| AC-22A | 220 – 500 | 80 | ||
| AC-22A | 660 – 690 | 80 | ||
| Potência Operacional | ||||
| Categoria de uso | Tensão (V) | N° de Fases | N° de Polos | Potência (kW) |
| AC-3 | 220 – 240 | 3 | 3 | 15 |
| AC-3 | 380 – 240 | 3 | 3 | 22 |
| AC-3 | 500 – 500 | 3 | 3 | 30 |
| AC-3 | 660 – 690 | 3 | 3 | 18,50 |
| AC-23A | 220 – 240 | 3 | 3 | 18,50 |
| AC-23A | 380 – 440 | 3 | 3 | 30 |
| AC-23A | 500 – 500 | 3 | 3 | 37 |
| AC-23A | 660 – 690 | 3 | 3 | 22 |
| Capacidade máxima do Fusível IEC | ||
| Característica do Fusível | Número de Fusíveis | Corrente (A) |
| Gg | 1 | 80 |
UL60947-4-1 , UL508
| Tensão de isolação Ui | ||
| Tensão (V) | AC / DC | |
| 600 | AC | |
| Corrente térmica | ||
| Corrente (A) | Temperatura ambiente (°C) | Texto Adicional |
| 80 | 0 – 40 | — |
| Informações Gerais |
| Texto |
| -A alavanca de operação e os meios de indicação de posição a serem usados com esses controladores manuais de motor devem ser fornecidos pelo fabricante, ou a alavanca de operação e a indicação de posição os meios a serem utilizados devem ter sido previamente avaliados em combinação com os controladores manuais do motor. Quando destinado ao uso como seccionador de motor, o dispositivo deverá ser fornecido com um método para ser travado na posição DESLIGADO. |
CSA
| Tensão de isolação Ui | ||
| Tensão (V) | AC / DC | |
| 600 | AC | |
| Corrente térmica | ||
| Corrente (A) | Temperatura ambiente (°C) | Texto Adicional |
| 80 | 0 – 40 | — |
INFORMAÇÕES TÉCNICAS GERAIS
| Torque de aperto dos parafusos | ||
| Torque de aperto (Nm) | Torque de aperto (lb-in) | |
| 3 | 27 | |
| Corrente nominal suportável de curta duração Icw | ||
| Tempo (s) | Corrente (A) | |
| 1 | 1600 |
| Tamanho do Condutor | ||||
| Composição do Condutor | Valor Mín. / Máx. | N° de condutores por terminal | Seção transversal (mm²) ou (AWG/kcmil) | Material do Fio |
| Fio flexível | Máx. | 1 | 35mm² | Cobre |
| Fio flexível | Máx. | 1 | AWG 2 | Cobre |
| Fio de núcleo único ou trançado | Máx. | 1 | AWG 1/0 | Cobre |
| Fio de núcleo único ou trançado | Máx. | 1 | 50mm² | Cobre |
| Fio flexível com manga | Máx. | 1 | 35mm² | Cobre |
| Aprovações | |
| Especificações | Marcas |
| EAC |  |
| CE |  |
| UK Directives | |
| IEC 60947-3; EN 60947-3; VDE 0660 Teil107 | IEC 60947-3 EN 60947-3 |
| IEC 60947-6-1; EN 60947-6-1; VDE 0660 Teil114 | IEC 60947-6-1 EN 60947-6-1 |
| UL 60947-4-1; CSA C22.2 No. 60947-4-1 |  |
| CSA C.22.2 No.14 |  |
| GB/T14048.3 |  |
| Russian Maritme Register of Shipping |  |
| Perda de potência por polo | |
| Potência (W) | |
| 1,70 |
| Condições durante o transporte e armazenamento | ||
| Temperatura mínima (°C) | Temperatura máxima (°C) | Requisitos adicionais |
| -40 | 85 | Em caso de temperaturas inferiores a -5°C não é admissível carga de choque |
| Choque / Vibração | |
| Tipo de oscilação | Valores |
| Resistência à vibração | Min. 4g, 2-100Hz, 1,6mm |
| Resistência ao choque | min. 6g, 6ms |
| Informações Gerais |
| Texto |
| Utilizar somente fios de cobre com ou sem fios individuais estanhados/prateados. Não é permitido soldar a extremidade do fio antes da fiação. Nota EMC: Este dispositivo é adequado para uso nos ambientes A e B. Os terminais com jumpers instalados de fábrica são apertados durante a produção para prevenção de perdas. Ao abrir os grampos do terminal, certifique-se de que nenhum elo instalado na fábrica se perca e que todos os fios as conexões estão devidamente assentadas. Após a fiação, TODOS os parafusos dos terminais devem ser apertados com os valores de torque especificados. A classe de proteção do tipo de montagem selecionado pode variar se forem utilizados extras opcionais. Não lubrifique nem trate os contatos. Os interruptores só podem ser montados, conectados e colocados em operação por pessoas qualificadas de acordo com as regras de tecnologia aceitas. As posições “ON” e “OFF” podem ser marcadas utilizando os símbolos “I” e “O” conforme IEC60417, Símbolos 5007 e 5008. |
| Temperatura de Operação | ||
| Temperatura mínima [°C] | Temperatura máxima [°C] | |
| -5 | 55 |
